賽德瑞官網 > 愛普生機器人 > LS系列SCARA機器人
LS20-B804C
LS20-B804C

LS20-B804C

特性及優勢
更大容許慣性力矩，更強性能，適合大型末端執行機構進行多工件搬運
免電池的馬達單元
? 無需更換電池
? 減少宕機時間

J2關節頂端增加以太網接線端口，內置Cat 5e相機網線，方便移動相機安裝
第二軸臂斜向出線，外形更緊湊，減少安裝空間
通用的I/O接口，更具適用性的控制器
像RC700-A控制器一樣，RC90-B控制器支持NPN / PNP兩種接線方式。

采用簡單可拆卸結構的M/C電纜
? 拆卸無需使用工具，實現輕松卸載
? 易于在設備內部安裝和更換機器人

LS20-B804C

LS20-B804C

產品規格
產品名稱 LS20-B
產品型號 LS20-B804* LS20-BA04*
安裝方式 臺面安裝
臂長 第1-2軸臂 800 mm 1000 mm
最大運動速度 第1-2關節 9940 mm/s 11250 mm/s
第3關節 2300 mm/s
第4關節 1400°/s
本體重量（不含電纜） 48 kg 51 kg
重復定位精度 第1-2關節 ±0.025 mm
第3關節 ±0.01 mm
第4關節 ±0.01°
最大運動范圍 第1關節 ±132°
第2關節 ±152°
第3關節
（潔凈型）		 420 mm
(390 mm)
第4關節 ±360°
負載*1 額定值 10 kg
最大值 20 kg
標準循環時間*2 0.39 秒 0.43 秒
第4關節容許慣性力矩*3 額定值 0.05 kg·㎡
最大值 1.00 kg·㎡
電機功耗 第1關節 750 W
第2關節 520 W
第3關節 520 W
第4關節 150 W
第3關節頂壓力 250 N
原點復位 無需原點復位
用戶電路 15針（D-SUB接口）、RJ45 8針（CAT 5e）
用戶氣路 ?6mm×2, ?8mm×2 耐壓：0.59 MPa(6 kgf/cm2 )(86 psi)
安裝環境 標準型/潔凈型*4
適用控制器 RC90-B
安全標準 CE,KC,ANSI/RIA R15.06-2012,NFPA 79 (2007 Edication)

*1：不要超過規定的最大負載使用。

*2：負載2 kg下，（水平300mm、垂直25mm）往返拱形運動的循環時間（最大速度最優路徑坐標）。

*3：負載重心與第4關節中心位置一致；如果不一致，通過INERTIA命令來設置參數。

*4：符合 ISO 4 級潔凈度標準。

LS20-B804S

愛普生LS20 SCARA機器人非常適用于那些追求高性價比的工廠。由于采用基于EPSON QMEMS的余振控制技術，相比于在增加負載時必須降低速度和加速度的同類機器人，LS20 SCARA機器人可以在高速運行時承擔較高負載。LS20 SCARA機器人適用于更高負載的方案，如大型構件取放、機器裝載/卸載、碼垛堆積、機械組裝、工業部件轉移等。憑借出色的高性能與合理的運行價格，愛普生LS20成為性價比要求較高時的優選機器人。

即使在較高負載下，也擁有快速的循環吞吐量
業內較強的易用性
800毫米和1000毫米臂長
可提供ISO 4級潔凈型號

LS20-B804C

特性及優勢
更大容許慣性力矩，更強性能，適合大型末端執行機構進行多工件搬運
免電池的馬達單元
? 無需更換電池
? 減少宕機時間

LS10-B702S

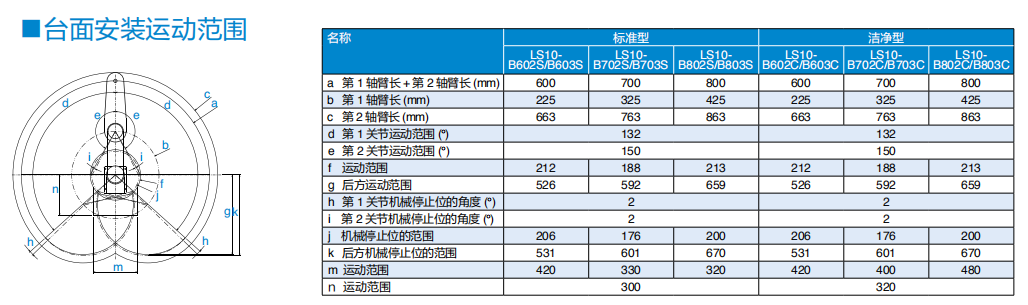

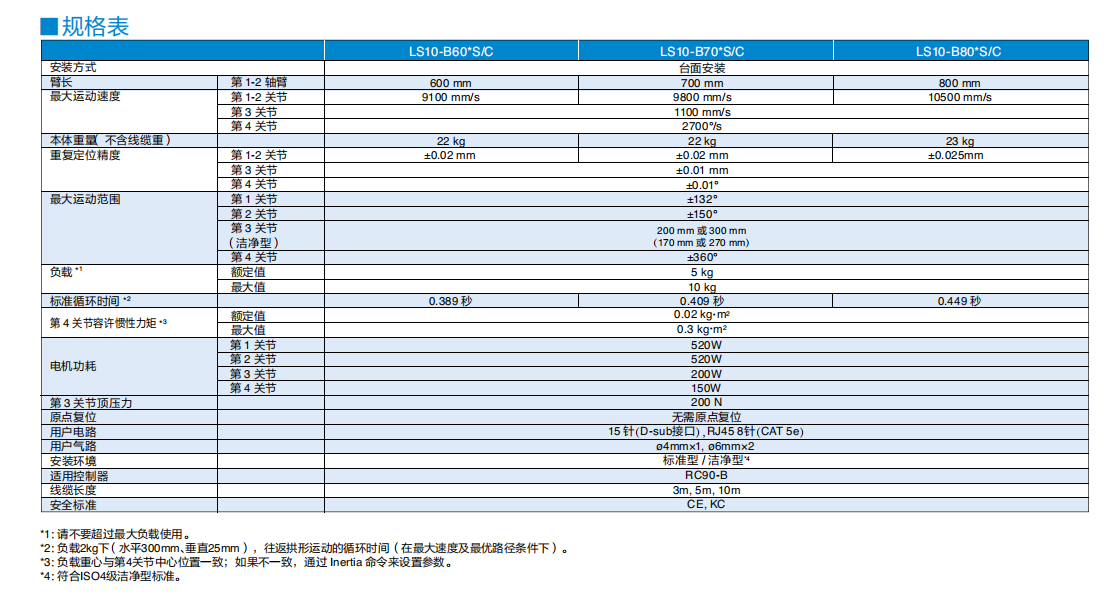

愛普生 LS10-B SCARA機器人600/ 700 / 800
高速度，易用性
滿足多種自動化作業需求
本產品負載10kg，適用于多夾具，多工件
滿足客戶不同需求，更短的循環時間，滿足高速作業需求；
新設計的免電池的馬達單元，易于維護
節省了因更換電池帶來的生產時間成本
可拆卸的本體-控制器線纜，方便搬運及組裝
適配全新RC90-B控制器，輸入輸出兼容PNP/NPN兩種接線方式
并可提供ISO4級潔凈型號

LS6-B602S

愛普生 LS6-B SCARA機器人
特性及優勢
免電池的馬達單元
無需更換電池
減少宕機時間
J2關節頂端增加以太網接線端口，內置Cat 5e相機網線，方便移動相機安裝
第二軸臂斜向出線，外形更緊湊，減少安裝空間
通用的I/O接口，更具適用性的控制器
像RC700-A控制器一樣，RC90-B控制器支持NPN / PNP兩種接線方式。
采用簡單可拆卸結構的M/C電纜
拆卸無需使用工具，實現輕松卸載
易于在設備內部安裝和更換機器人

LS6-B602C

愛普生 LS6-B SCARA機器人
特性及優勢
免電池的馬達單元
無需更換電池
減少宕機時間
J2關節頂端增加以太網接線端口，內置Cat 5e相機網線，方便移動相機安裝
第二軸臂斜向出線，外形更緊湊，減少安裝空間
通用的I/O接口，更具適用性的控制器
像RC700-A控制器一樣，RC90-B控制器支持NPN / PNP兩種接線方式。
采用簡單可拆卸結構的M/C電纜
拆卸無需使用工具，實現輕松卸載
易于在設備內部安裝和更換機器人

LS3-B401S

優秀的循環時間
J2關節頂端增加以太網接線端口
內置Cat 5e相機網線
方便移動相機安裝
第二軸臂斜向出線
外形更緊湊，減少安裝空間，通用的I/O接口
更具適用性的控制器 像RC700-A控制器一樣
RC90-B控制器支持NPN / PNP兩種接線方式
采用簡單可拆卸結構的M/C電纜
拆卸無需使用工具，實現輕松卸載
易于在設備內部安裝和更換機器人

LS3-B401C

優秀的循環時間
J2關節頂端增加以太網接線端口
內置Cat 5e相機網線
方便移動相機安裝
第二軸臂斜向出線
外形更緊湊，減少安裝空間，通用的I/O接口
更具適用性的控制器 像RC700-A控制器一樣
RC90-B控制器支持NPN / PNP兩種接線方式
采用簡單可拆卸結構的M/C電纜
拆卸無需使用工具，實現輕松卸載
易于在設備內部安裝和更換機器人
